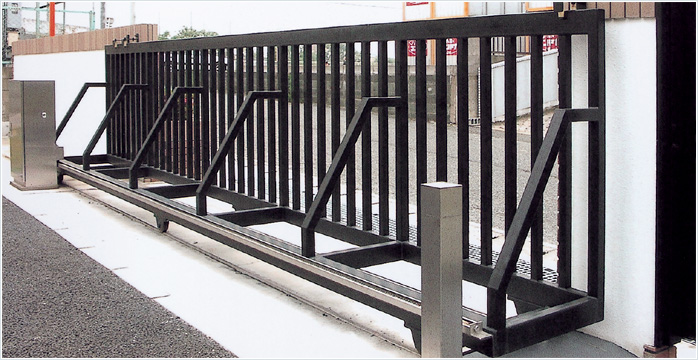

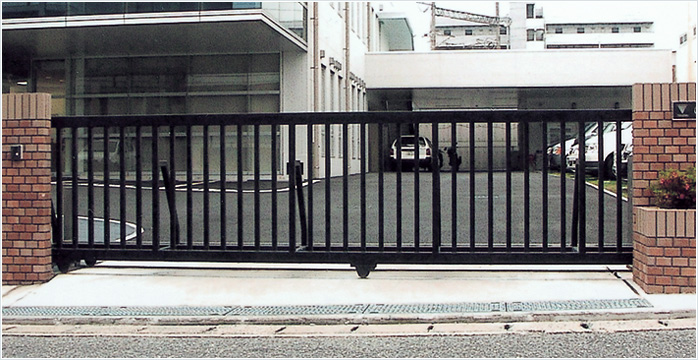

工場、駐車場用大型門扉の自動化に最適。

安全を重視した設計。チェーン駆動方式のスライド自動門扉。

GSL-400

GSL-600
開閉方式 スライド スライド
駆動方式 ベルトまたはチェーン ベルトまたはチェーン
電源 AC100V 5A 50/60Hz AC100V 5A 50/60Hz
適応ドア
（一枚当り）		 ドア幅 4,000mm 8,000mm
質量 400kg 600kg
操作回路 開・閉・停システムまたはワンサイクルシステム 開・閉・停システムまたはワンサイクルシステム
開閉速度 300mm/s（調整可） 200mm/s（調整可）

  ※スライド重量用（1トン以上）もご用意しております。

スライド式・スイング式 図面ダウンロード

  • GSL-400/600

※図面データは標準的な仕様となり、写真と同一現場ではありません。

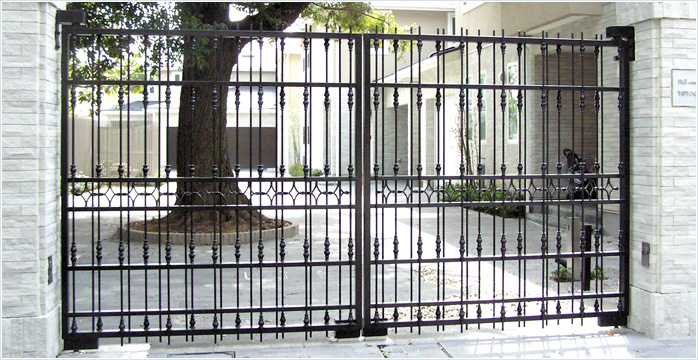

住宅の門扉、諸施設の管理用ゲートの自動化に。

エンジンが床埋め式で、有効開口の広さを確保。減速装置と制御装置により、スムーズな開閉作動。安全性に優れたスイング門扉。

GSW-1000

GSW-2000
開閉方式 スイング スイング
駆動方式 軸駆動またはアーム 軸駆動またはアーム
電源 AC100V 5A 50/60Hz AC100V 5A 50/60Hz
適応ドア
（一枚当り）		 ドア幅 1,000mm 2,000mm
質量 100kg 180kg
操作回路 開・閉・停システムまたはワンサイクルシステム 開・閉・停システムまたはワンサイクルシステム
開閉速度 30゜/s（調整可） 15゜/s（調整可）

  ※オプションで、床上取付もできます。
※両開きの場合は、2台のエンジンを使用します。

スライド式・スイング式 図面ダウンロード

  • GSW-1000/2000

※図面データは標準的な仕様となり、写真と同一現場ではありません。
